|  | @ e-mail | | Przekaźniki czasowe PEC1,PEC2,PEC1A,PEC1C | Przekaźniki czasowe z nastawianym płynnie czasem 2sek - 10min.
PEC1 - z opóźnionym odpadaniem . PEC1A; PEC1 C - automat schodowy
PEC2 - z opóźnionym zadziałaniem PEClB; PEC2B z sterowaniem impulsowym
| 1.0 Konstrukcja: Elektroniczny z elementem wykonawczym w postaci typowego przekaźnika R15
2.0 Zastosowanie :Układy automatyki oraz jako. automat schodowy | |

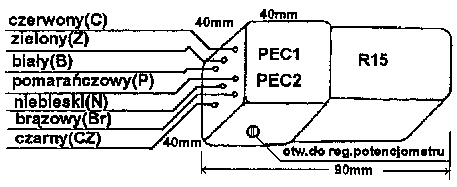

| | Wygląd zewnętrzny przekaźnika | 3.0 Charakterystyka techniczna
3.1 Zasilanie 220V ,+10%,-15%, 50Hz (również wersje 48 i 24 V pr.stałego i przem.)
3.2 Pobór mocy nie więcej niż 6W
3.3 Wyprowadzony styk przełączny 220V ,2A.
3.4 Praca ciągła
3.5 Położenie pracy dowolne
3.6 Przeznaczenie wyprowadzonych przewodów:
-czerwony - do podłączenia fazy 220V ,50Hz (żółty przy zasilaniu 48V pr .st.)
-biały - do podłączenia zera 220V ,50Hz
-zielony - chwilowe zwarcie do ZERA powoduje rozpoczęcie odliczania
nastawionego czasu.
-pomarańczowy - chwilowe zwarcie do ZERA powoduje zerowanie,
kasowanie rozpoczętego liczenia czasu i możliwość wzbudzenia przewodem
zielonym celem rozpoczęcia od początku liczenia nastawionego czasu.
-niebieski, brązowy, czarny - wyprowadzony styk przełączny R15 wg. schematu.
3.7 Nastawianie żądanego czasu przy pomocy wieloobrotowego potencjometru 2s - 10min..
3.8 Temperatura pracy -10°C, +40 °C przy wilgotności względnej 85%
3.9 Praca w pomieszczeniu zamkniętym.
3.10 Trwałość mechaniczna 107 (10.000.000) zadziałań.
3.11 Norma klimatyczna IP40.
3.12 Wymiary maks.40 x 40 x 90 mm.
3.13 Masa maks. 150 g.
3.14 Obudowa - tworzywo sztuczne.
3.15 Mocowanie na wkręt lub na zatrzask do typowej listwy "EURO" | | | I. Przykładowy schemat podłączenia przekaźnika czasowego jako automatu schodowego | |
| Montować zgodnie z PBUE.
Wyprowadzone przewody zaleca się podłączyć do typowej listwy LZ4. | Oznaczenie kolorów przewodów: czerwony - C, biały - B, zielony - Z, pomarańczowy - P, niebieski - N, czarny - CZ, brązowy- Br, żółty - Ż. | 4.0 OPIS

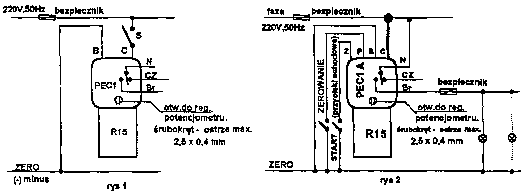

4.1 Schemat ideowy rys l. Przekaźnik PEC l - z opóźnionym odpadaniem. To znaczy załączenie napięcia 220V ,50Hz zewnętrznym stykiem S do przewodu czerwonego (C) i białego (B) powoduje wzbudzenie przekaźnika i odliczenie nastawionego czasu po którym przekaźnik odwzbudza się. Odłączenie napięcia na nie mniej niż 3 sek. i powtórne załączenie napięcia zasilania, powtarza odliczanie nastawionego czasu przy wzbudzonym przekaźniku.
4.2 Schemat ideowy rys 2.Przekaźnik PEC lA - jako automat schodowy. Do przycisków łączonych równolegle doprowadza się przewód zielony (Z) ,przewodu pomarańczowego nie podłączać, Jest on wykorzystywany prawie wyłącznie przy specjalistycznych układach automatyki.
Działanie: - doprowadzić na stale do przewodu czerwonego (C) i białego (B) napięcie zasilania 220V ,50Hz.Przekaźnik wzbudzi się na nastawiony czas. Załączenie przewodu zielonego (Z) na moment do ZERA powoduje ponowne wzbudzenie przekaźnika na nastawiony czas. Powyższe realizowane jest przez przyciski schodowe. Wyprowadzony styk przełączny wykorzystany jest do załączania żarówek.

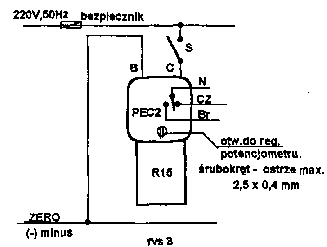

4.3 Schemat ideowy rys 3. Przekaźnik PEC 2 - z opóźnionym zadziałaniem. To znaczy załączenie napięcia 220V ,50Hz, zewnętrznym stykiem S do przewodu czerwonego (C) i białego (B) powoduje odliczanie nastawionego czasu po którym wzbudza się przekaźnik. Wzbudzenie trwa do czasu odłączenia napięcia 220V ,50Hz.Powtórne załączenie napięcia po czasie nie mniejszym niż 3 sek. powtarza odliczanie nastawionego czasu.
| |
| | | |

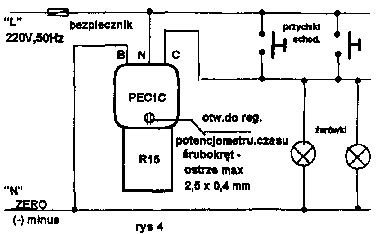

| | rys. 4. II. Przykładowy schemat podłączenia przekaźnika czasowego jako automatu schodowego | |
| |
