| | @ e-mail | | Elektroniczny sygnalizator poziomu wody, typ ESPW

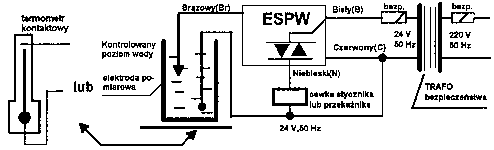

Elektroniczny Sygnalizator (przekaźnik) poziomu wody typ ESPW również jako np. przekaźnik termometru kontaktowego | | Wygląd zewnętrzny Sygnalizator przewidziany jest do kontroli poziomu wody (obecności wody) szczególnie przy hydroforach i pompach głębinowych w celu zapobieżenia przed sucho biegiem. Również wszędzie tam gdzie wymaga się uruchomiania znacznych mocy małym prądem i napięciem 24 V,50 Hz Np. przy uzyskiwaniu sygnału z kontaktowych termometrów rtęciowych. Sygnalizator wykonany jest w technice wyłącznie półprzewodnikowej przy użyciu obwodów scalonych z elementem wykonawczym w postaci triaka do sterowania cewki typowego przekaźnika(np.R15)lub stycznika 24 V ,50 Hz. Sygnalizator- przekaźnik posiada prostokątną pętlę histerezy dzięki czemu nie ma drżenia tzn. jest w stanie załączenia lub wyłączenia w zależności, od stanu zanurzenia elektrod pomiarowych. | | Uwaga:- brak wody to przez cewkę płynie prąd i przekaźnik wzbudzony. Obie elektrody zanurzone - przekaźnik odwzbudzony. - aby stwierdzić obecność wody w stalowym przewodzie rurowym, proponuje się wkręcić w w/w rurę świecę samochodową jako elektrodę kontrolną. | 1.00 CHARAKTERYSTYKA TECHNICZNA 1.01 Zasilanie 24 V ± 15% 1.02 Pobór mocy nie więcej niż 0.5 W 1.03 Element wykonawczy triak 5A, 600 V. 1.04 Czas zadziałania w zależności od momentu załączenia w stosunku do sinusoidy 50 H z nie więcej niż 20 ms. 1.05 Praca ciągła 1.06 Położenie pracy dowolne 1.07 Trwałość nie mniej niż 5 lat 1.08 Temperatura pracy -5°C,+30°C przy wilgotności względnej max 85% 1.09 Norma klimatyczna IP40 1.10 Praca w pomieszczeniu zamkniętym 1.11 Masa max 50.G 1.12 Na elektrodach-przew6d czerwony (C) i brązowy (Br) - źródło prądowe o napięciu max 24 V i rezystancji wewnętrznej nie mniej niż 20 kW 1.13 Zadziałanie przy rezystancji zwierania elektrod - przewód czerwony (C) i brązowy (Br)- w granicach 0 - 20 kW 1.14 Instalować zgodnie z PBUE 1.15 Mocować przy pomocy obejmy plastykowej typowej do rurek przewodów elektrycznych średnicy 47 mm lub w wersji z zatrzaskiem do typowej szyny "EURO". Dopuszcza się użytkowanie bez mocowania stałego jednakże tak, aby nie naciągać wyprowadzonych przewodów. 1.16 Zaleca się wyprowadzone przewody podłączyć do typowej listwy LZ4 | Rzadko się psuje to co AUTRON produkuje! | |
| |
